為什么掃描電鏡看到的物像是無色的?
日期:2022-06-01 10:00:14 瀏覽次數:226
掃描電鏡下看到的物像是放大的虛像.光線通過反光鏡到玻片,經過物鏡,此時物距(玻片到物鏡的距離)大于一倍的物鏡焦距,小于兩倍的物鏡焦距,所以物鏡會再鏡筒里成一個玻片的放大的實像(相當于投影儀的原理),而這個像再通過目鏡,此時物距(這個實像到目鏡的距離)小于一倍的目鏡焦距,所以在這個實像相對于目鏡的同側會成一個放大的虛像(相當于放大鏡的原理),所以顯微鏡下看到的物像是放大的虛像.所以在掃描電鏡下看到的物像是無色的。
這個問題想說清楚非常復雜,簡言之就是掃描電鏡成像使用的電子束波長不在人眼感知的范圍內,已經超出了顏色所能表述的范疇。先要弄清楚什么叫“色”。通常來講顏色是光通過人眼投射在錐狀細胞上,經大腦處理過后形成的一種感知。人眼對不同波長的光會有不同的反應,在認知上就表現為不同的顏色??梢哉f顏色是人的主觀感受,是大腦的產物,不是一種客觀存在。
比如說人眼看到黃色的光,可能是波長在570nm左右的單色光,也可能是紅光和綠光組合成的混合光。這兩種光在客觀上是完全不一樣的,但是人眼無法區分。人眼能分辨的光譜稱之為可見光,波長范圍大約在400~700nm,并且因個體而異。波長不在這個范圍內的“光”是無法被人眼感知出顏色的。

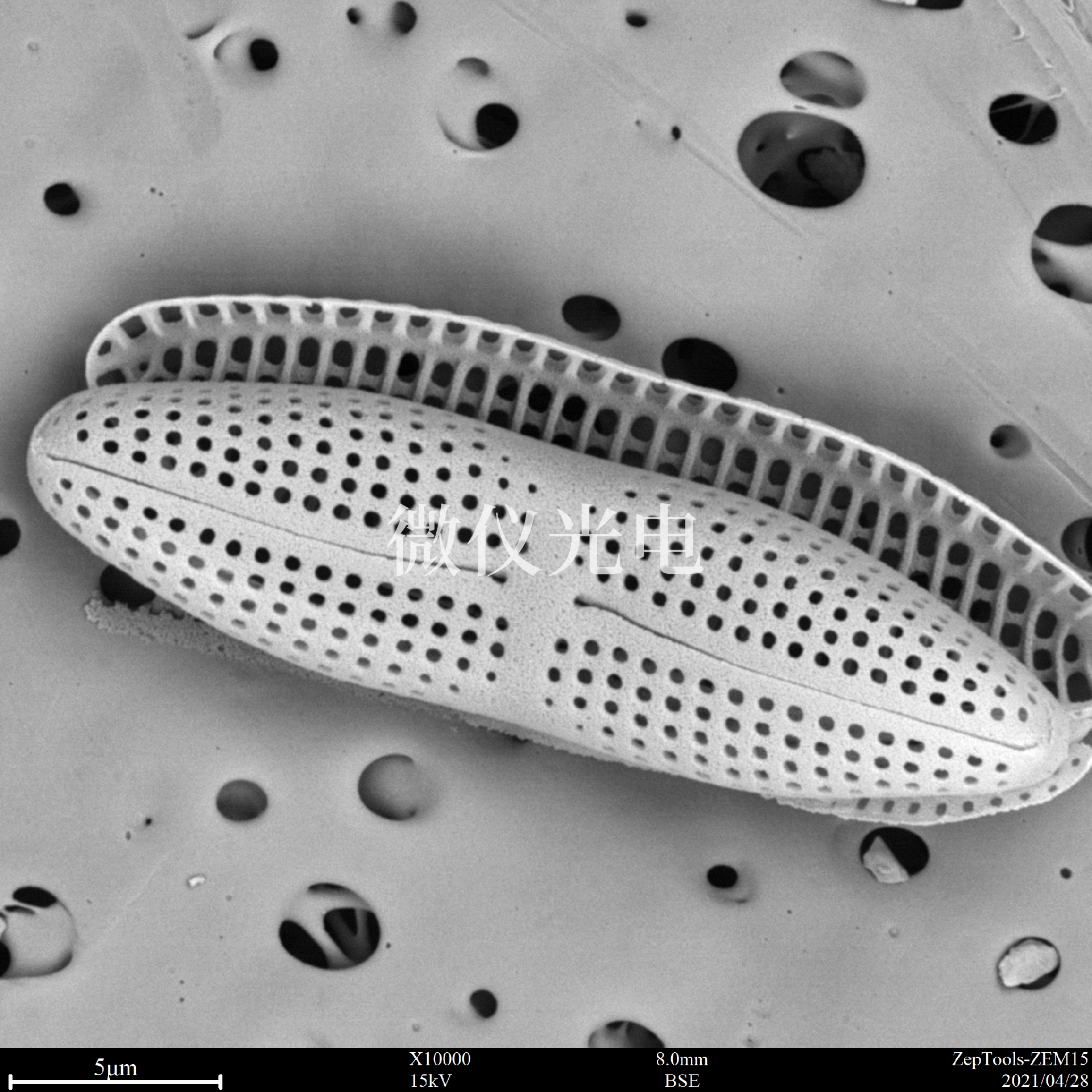

掃描電鏡成像并不是以光作為介質,而是使用電子束。掃描電鏡中的磁線圈將電子聚焦成直徑小于10nm的電子束之后逐行掃描轟擊樣品,高速電子束與樣品發生作用后產生一系列后果(散射電子、二次電子、俄歇電子、X射線等),傳感器將捕捉到的這些后果經過處理后合成出圖像,用以表征樣品表面的形貌特征。在整個過程中并沒有可見光參與,也就沒有“色”存在的前提。所以電鏡照片是沒有顏色信息的。
