今天主要談一談如何根據(jù)樣品類型以及所關(guān)注的問題選擇合適的加速電壓？

常規(guī)拍攝需要注意的問題：

平時掃描電鏡使用者都進(jìn)行常規(guī)樣品的觀察，常規(guī)樣品不像分辨率標(biāo)準(zhǔn)樣品那么理想，樣品比較復(fù)雜，而且有時候關(guān)注點(diǎn)也不相同。因此我們要根據(jù)樣品類型以及所關(guān)注的問題選擇合適的sem掃描電鏡條件。

關(guān)注分辨率、襯度、景深、形貌的真實(shí)性、其它分析的需要等等，不同的關(guān)注點(diǎn)之間需要不同的掃描電鏡條件，有時甚至相互矛盾。因此我們明確拍攝目的，尋找適合的sem掃描電鏡條件，而不是貿(mào)然的追求大倍數(shù)。

掃描電鏡的工作條件包括很多，加速電壓、束流束斑、工作距離、光闌大小、明暗對比度、探測器的選擇等。今天小編為大家介紹下加速電壓的選擇。

加速電壓的選擇

任何sem掃描電鏡都是加速電壓越高分辨率越高，但并不意味著任何試樣都是電壓越大越好。電壓的選擇是掃描電鏡中各個工作條件中很重要的一個。有各種因素需要考慮，而各個因素之間也有矛盾相悖的，這個時候還需要適當(dāng)進(jìn)行綜合考慮或者采取其它辦法。

① 樣品損傷和荷電因素

選擇的加速電壓不能對試樣產(chǎn)生明顯的輻照損傷或者荷電，否則觀察到的圖像不是試樣的真實(shí)形貌。如果有荷電的產(chǎn)生，需要將電壓降至到V2以下。

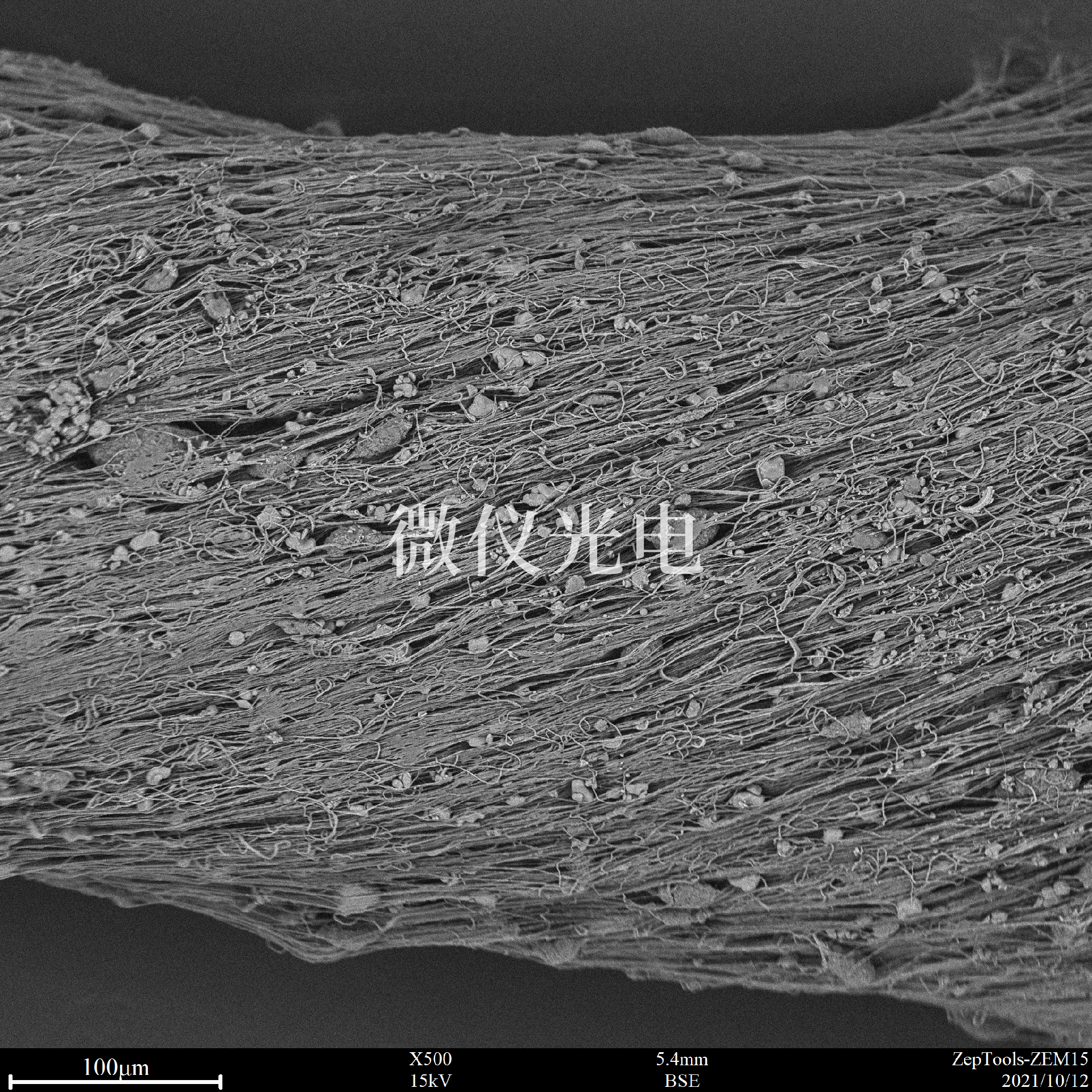

對于金屬等導(dǎo)電導(dǎo)熱均良好的試樣，可以用較高的電壓進(jìn)行觀察，如10kV及以上；對于一些導(dǎo)電性不是很好但是比較穩(wěn)定的試樣，可以中等加速電壓，如5kV左右；對一些容易損傷的樣品，比如高分子材料、生物材料等，可能需要較低的電壓，如2kV或以下。

② 電子產(chǎn)額因素

對于單相材料來說，因?yàn)槌煞譀]有差別，我們選擇電子產(chǎn)額區(qū)間V1～V2即可，但是對于混合物相材料來說，我們希望在有形貌襯度的同時還能有較好的成分襯度，這樣的圖片顯得襯度更好，信息量也很大，往往我們也會認(rèn)為這樣的圖片很清晰。因此我們需要選擇二次電子產(chǎn)額相差較大的區(qū)域進(jìn)行拍攝。

對于一些金屬材料來說，往往較高的加速電壓下有相對較大的產(chǎn)額差異，而對于一些低原子序數(shù)試樣，較低的電壓往往電子產(chǎn)額差異更大。

對于有些本身差別很小的物相，如果能找到二次電子產(chǎn)額差異ZUI大所對應(yīng)的電壓，也可將其區(qū)分。當(dāng)然有的產(chǎn)額沒有參考曲線，需要經(jīng)過諸多嘗試才能找到。

③  襯度的平衡

雖然通過上一點(diǎn)提到的加速電壓的選擇可以將成分襯度達(dá)到很大，但有時該條件并不是觀察形貌合適的電壓。此時我們需要考慮究竟是注重形貌還是注重成分襯度，使用二次電子來進(jìn)行觀察，還是用背散射電子進(jìn)行觀察，或者用折中的辦法進(jìn)行觀察。這都需要操作者根據(jù)sem掃描電鏡照片想說明的問題來進(jìn)行選擇。

要獲得好的形貌襯度圖像和原子序數(shù)圖像所需的電壓條件一般都不一樣，也有另外的辦法可以適當(dāng)解決。對合適形貌襯度和合適原子序數(shù)襯度單獨(dú)拍攝照片，后期在掃描電鏡軟件中通過圖像疊加的方式，將不同的照片按照一定的比例進(jìn)行混合，形成一張兼有兩者襯度的圖片。

④  有效放大率因素

一般sem掃描電鏡在不同的電壓下都有著不一樣的JI限分辨率，其對應(yīng)的有效放大率也隨之而改變。拍攝特定倍數(shù)的掃描電鏡照片，特別是高倍照片，需要選擇電壓對應(yīng)的有效放大率能夠達(dá)到需求。否則，視為圖像出現(xiàn)了虛放大。虛放大后，圖像雖然也在放大，但是并沒有出現(xiàn)更多的信息，而且虛放大而會有更多環(huán)境因素的影響。

所以如果出現(xiàn)虛放大，可以提高加速電壓，以增加有效放大率；如果電壓不能改變，可以考慮增加圖像的采集像素，來獲得類似放大的效果。此時受環(huán)境因素或者樣品損傷因素更小。

⑤  穿透深度因素

前面已經(jīng)詳細(xì)的講述了加速電壓和電子散射之間的關(guān)系。加速電壓越高，能量越大，電子的散射區(qū)域就越大。那么產(chǎn)生的二次電子或背散射電子中，從更深處發(fā)射的比例則更多。因此較大的加速電壓雖然有更好的水平方向的分辨率，但是卻忽略了試樣很多的表面細(xì)節(jié)；而低電壓雖然水平方向分辨率相對較差，但是卻對深度方向有著更好的靈敏度，可以反映出表面更多的形貌細(xì)節(jié)。

當(dāng)加速電壓降低到200V左右的超低水平后，電子束的作用區(qū)域變得很小，常規(guī)的邊緣效應(yīng)或者JIAN端效應(yīng)基本可以去除。
